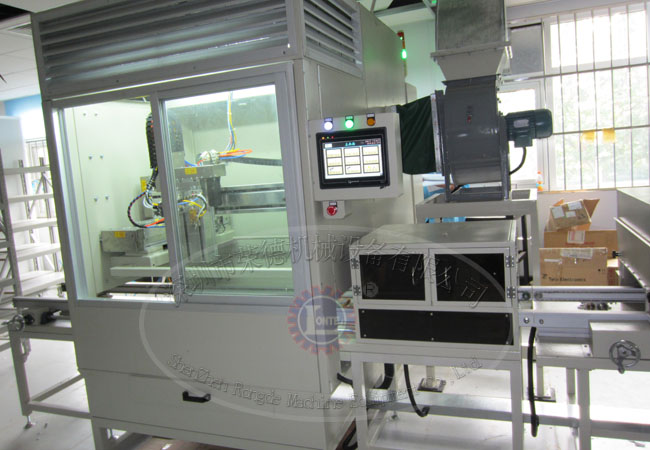

    • 產品名稱：三防漆線路板選擇性噴涂線
      產品類別：線路板阻焊油墨噴涂設備
                                產品詳情介紹：









    三防漆線選擇性自動噴涂線技術優勢：Technical advantages
    1、X、Y、Z、U四軸采用伺服馬達控制，運行平穩、精確，精度可達0.02mm。
    2、根據噴涂工藝，準備實現各種電路板選擇性區域噴涂，同時避開連接器、接地孔等非噴涂區域。

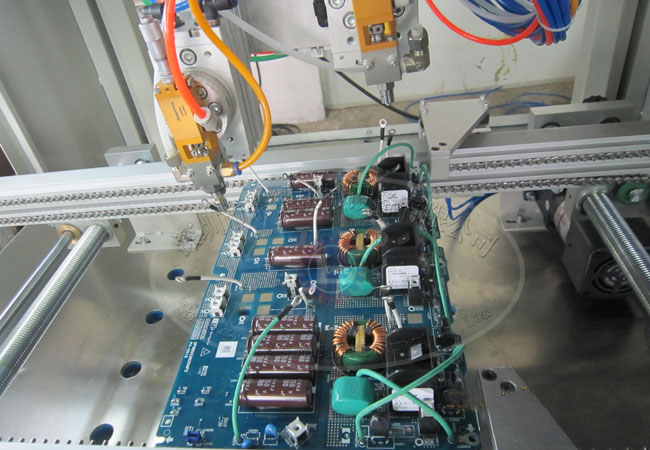

    3、配備兩個膠閥：針式點膠閥、扇形點膠閥，可實現點狀噴涂、扇面噴涂等噴涂工藝。膠閥設有自動清洗裝置。
    4、可以有效均勻噴涂器件邊緣，針式點膠閥可傾斜45°，消除噴涂陰影效應。
    5、采用全電腦控制，人機對話。
    6、噴涂軌跡編制簡單，使用示教編程器在線手動輸入噴涂軌跡。
    7、先進的監測功能，界面清晰，噴涂軌跡和過程完全可視。
    8、區域選擇性的噴涂方式，極大地節省了油漆的使用量。

    適用范圍：Use for paint
    對PCB板的多種復雜區域?qū)嵤┻x擇性噴涂工藝，選擇不同的噴嘴以保證噴涂質量，確保達到最佳噴涂效果。

    技術參數：Technical parameters

    機體部分
    外形尺寸
    L1300×W1080×H1500 mm
    重量
    約700kg
    PCB輸送部分
    PCB輸送高度
    900mm
    傳送方式
    左進右出(或右進左出),鏈?zhǔn)絺魉蛶?/span>
    傳輸馬達功率
    AC220V/100W
    寬度調整
    手動調整寬度
    控制部分
    控制器
    工控電腦+運動控制卡
    控制軟件
    TSC-4+Windows
    編程方式
    CAD導圖/示教在線編程
    存儲容量
    160GB
    運動部分
    軸數
    X、Y、Z、U四軸
    X、Y、Z軸驅動
    伺服馬達+滑動模組
    最大移動速度
    800mm/s
    工作范圍
    500×550×130 mm
    U軸驅動
    伺服馬達+減速箱
    旋轉角度
    360°
    定位/重復精度
    0.05mm


    噴涂部分
    PCB板大小
    MAX：450×500mm
    PCB板元器件噴涂高度
    MAX：50mm
    環境要求
    電源
    220V/240V 50-60HZ
    壓縮空氣
    6kg干燥壓縮空氣

    深圳榮德-25年研發生產自動噴漆機專業經驗,根據客戶要求訂做,免費提供試噴打樣及技術咨詢,免去您購買后的后顧之優.歡迎咨詢www.shuixiang360.com
